활선진단 [On-Line]
온라인 PD 모니터링[Real Time]
Online PD Monitoring [Real Time]
![](http://dteng.co.kr/thema/Thema007/img/icon02.png)

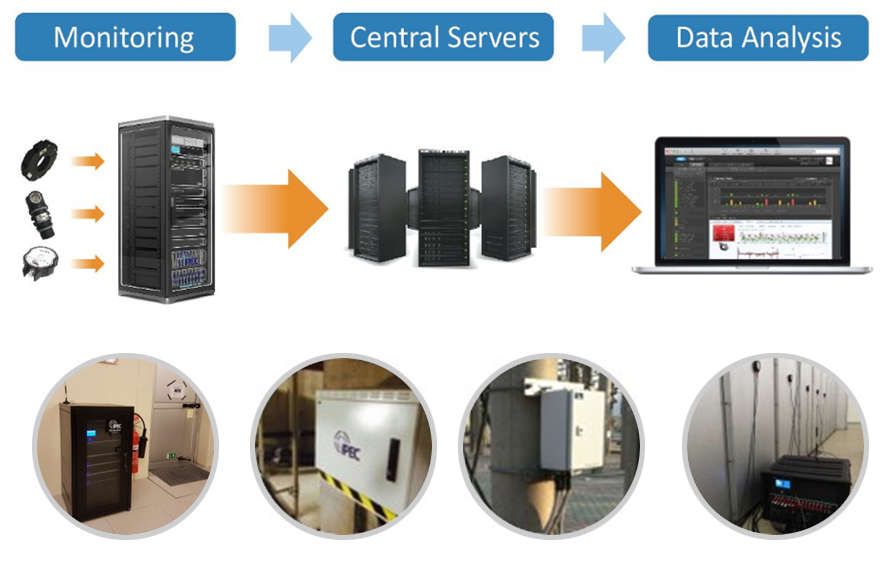

- 케이블 및 스위치기어에서 발생하는 PD를 활선상태에서 진단하고 트랜드 관리
- 케이블, 스위치기어, 배전반에 활용 실시간 모니터링
![](http://dteng.co.kr/thema/Thema007/img/icon02.png)
- 활선 상태에서 케이블 및 Switchgear PD 24시간 상시 모니터링
- 3.3~345Kv이하 적용
- 최대 128ch 감시 (1System)
- PD 모니터링 분야 20년 노하우로 전세계에서 5000회선이상 사용 운영중
![](http://dteng.co.kr/thema/Thema007/img/bu1_img01.jpg)
![](http://dteng.co.kr/thema/Thema007/img/icon02.png)
- HFCT, TEV, CC, AA 센서 사용
- 5억개 이상의 PD 데이터 베이스
- PRPD PD패턴 분석, Wave shape 분석
- 4Km 길이의 케이블 시험 가능
- 노이즈 환경에서 PD 검출의 월등한 성능
- PD 분석 전문가의 지원 -> PD분석보고서
- 고객 전용 웹페이지 제공
![](http://dteng.co.kr/thema/Thema007/img/bu1_img02.jpg)
PrecisePD
![](http://dteng.co.kr/thema/Thema007/img/icon02.png)
- 활선상태의 케이블 진단
- 노이즈가 심한 환경에서 효과적인PD감지
- 최대 4Km 길이의 케이블 진단

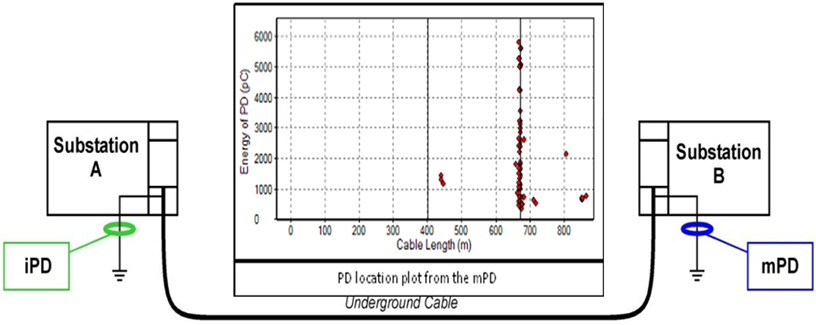

- 결함 위치에 대한 케이블 PD Mapping
- 약 5억개의 PD 데이터베이스 기반
지속적으로 다양한 환경에서 진단 결과 연계 데이터 축적 - 시스템에 전원이 공급되는 동안 PD 소스를 사용하여 노이즈 내에서
PD를 식별하여 명확하고 매우 정확한 케이블 PD 맵을 생성 센서 - CC, TEV, HFCT
![](http://dteng.co.kr/thema/Thema007/img/bu1_03_img01.jpg)
PrecisePDTM
PD Sensors
Field Detector
iPDTM
Cables
![](http://dteng.co.kr/thema/Thema007/img/bu1_03_img07.jpg)

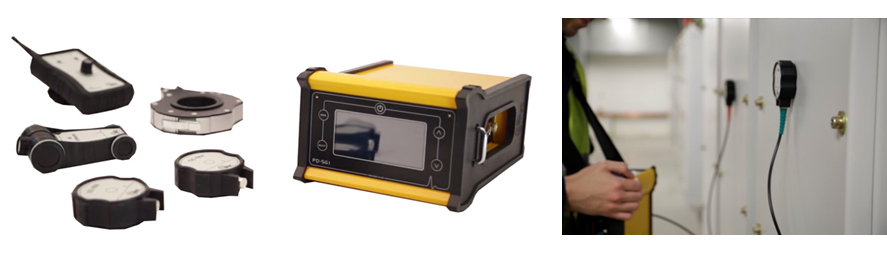

PD-SG1
내부방전에 의해 생성된 TEV 신호와 기기표면
또는 코로나에의해 생성된 음향 방전 탐지
![](http://dteng.co.kr/thema/Thema007/img/icon02.png)
- 내부 PD에 의한 TEV 신호 측정
- 표면의 PD신호의 초음파 감지
- 노이즈 소음 감지
- 레벨 모드 및 트렌드 모드 설정
- 헤드폰과 내장 스피커로 가청 출력
![](http://dteng.co.kr/thema/Thema007/img/bu1_04_img01.jpg)
![](http://dteng.co.kr/thema/Thema007/img/bu1_04_img02.jpg)
![](http://dteng.co.kr/thema/Thema007/img/bu1_04_img03.jpg)
PD레벨 모드
- PD의 크기와 반복 사이클로 표시
- dB값은 감지된 PD의 크기를 표현
![](http://dteng.co.kr/thema/Thema007/img/bu1_04_img04.jpg)
PRPD 사이클모드
- 신호증폭기를 케이블또는 부스바의 전류와 기기를 동기화
- 디스플레이에 실시간으로 신호를 지속적으로 표현
(활동 분포를 이미지로 표현)
![](http://dteng.co.kr/thema/Thema007/img/bu1_04_img05.jpg)
Pracedence 모드
- 디스플레이에 표시 되는 신호를 2개의 채널에 연결한 센서를 활용하여 감지된 펄스의 도달 시간을 비교
- 각 채널에 감지된 펄스 비율이 그래픽으로 표시
CableWISE 활선 열화진단
(On-Line 진단)
(On-Line 진단)

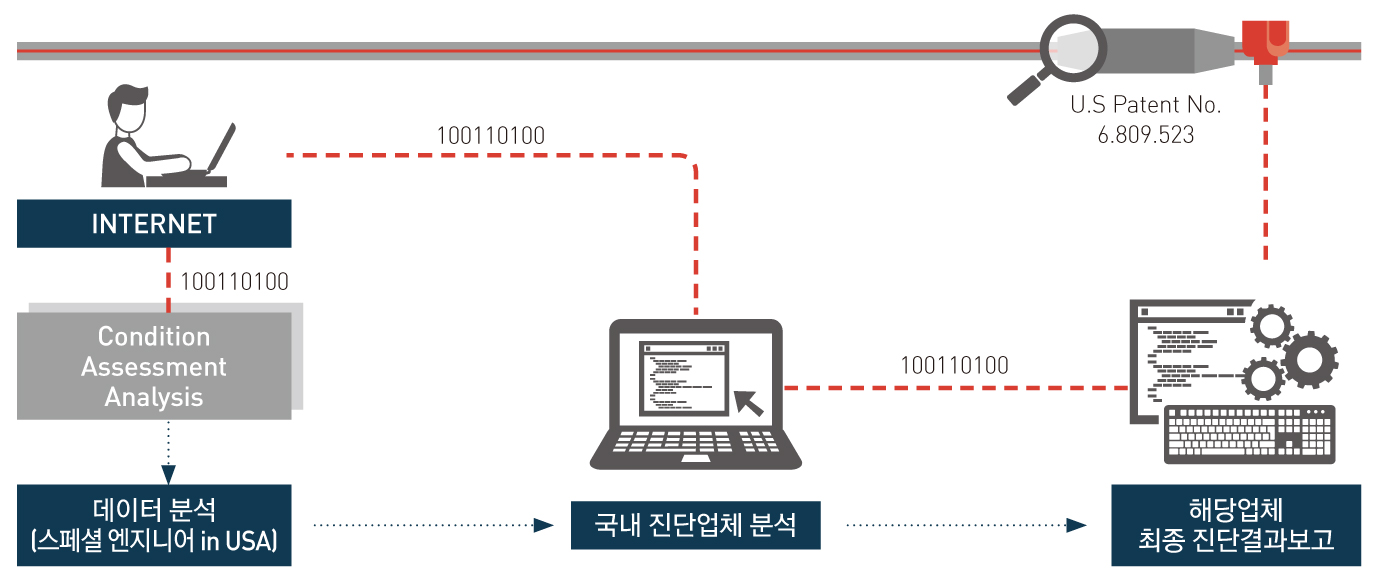

CableWISE Testing(On-Line) / Techimp service
![](http://dteng.co.kr/thema/Thema007/img/bu1_05_img01.jpg)
![](http://dteng.co.kr/thema/Thema007/img/icon02.png)
- PD측정 및 Water Tree(수트리) 측정 / 특허(美, U.S. Patent No.6.809.523)
- 다년간의 CableWISE 기술 경험 및 세계적인 기술

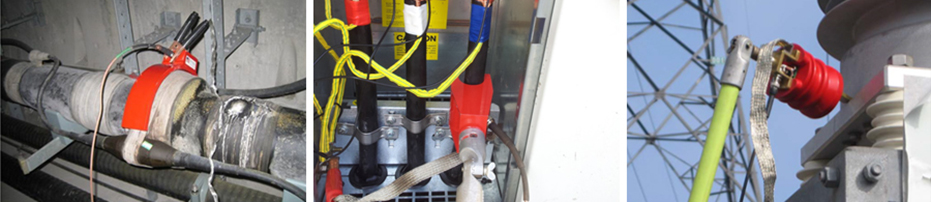

- 운전상태인 회로에 연결된 전력케이블, 접속재, 단말, 변압기, SwitchGear
- 2.4kV~345kV 모든 전압 선로에 적용

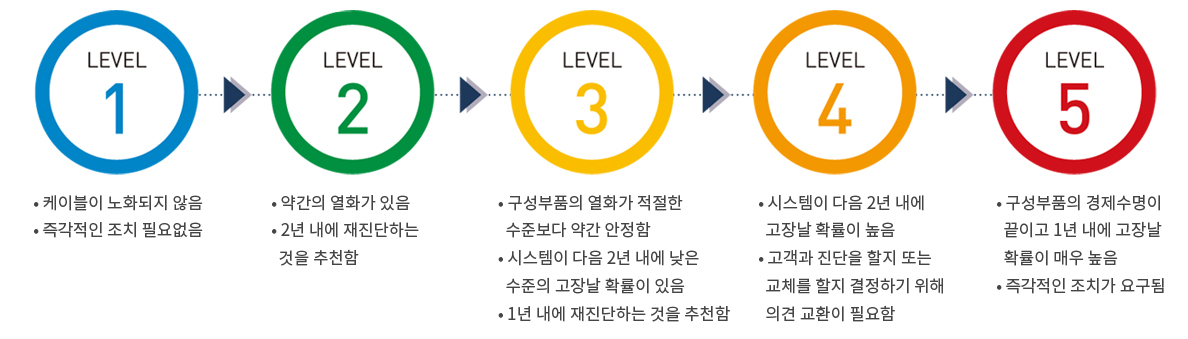

- 분석된 Data는 1-5 LEVEL 등급으로 분류하여 조치사항을 권고 고장예방
![](http://dteng.co.kr/thema/Thema007/img/bu1_05_img02.jpg)
![](http://dteng.co.kr/thema/Thema007/img/icon02.png)
![](http://dteng.co.kr/thema/Thema007/img/bu1_05_img03.jpg)
![](http://dteng.co.kr/thema/Thema007/img/bu1_05_img04.jpg)

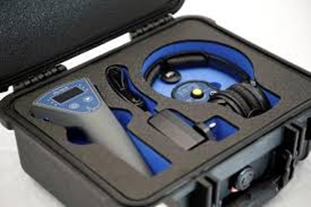

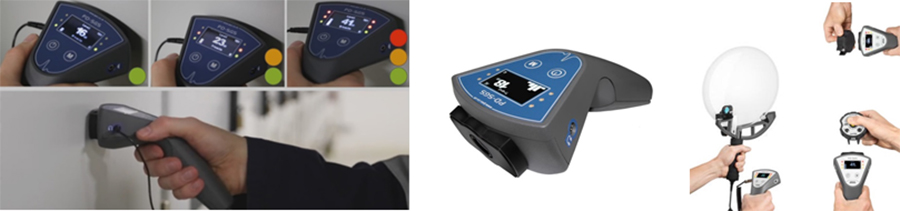

PD-SGS
온라인 부분 방전 스팟 테스터
![](http://dteng.co.kr/thema/Thema007/img/icon02.png)
설비의 내부 방전에 의해 생성된 TEV 신호와 표면 추적 또는
코로나에 의해 생성된 음행 방전,
케이블 부분방전에 의해 생성된 고주파 신호를 감지
케이블 부분방전에 의해 생성된 고주파 신호를 감지
- 내부 PD에 의해 생성된 TEV신호 진단
- 표면 PD의 초음파 감지
- 케이블 및 GIS PD 감지를 위해 HFCT 및 UHF 센서 호환
- 주변 노이즈 자동 필터링
- 레벨모드 및 PRPD 모드
- 밝은 OLED 화면
- 헤드폰 또는 내장 스피커를 통한 가청 출력
![](http://dteng.co.kr/thema/Thema007/img/bu1_n01_img01.jpg)
![](http://dteng.co.kr/thema/Thema007/img/bu1_n01_img02.jpg)

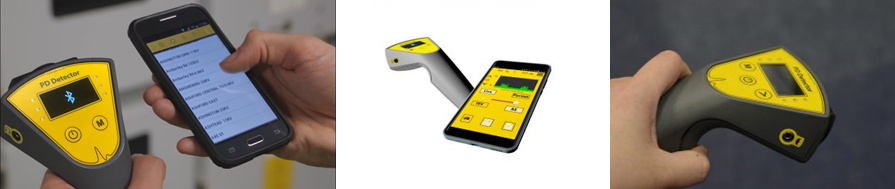

PD-Detector
휴대용 부분방전 감지기
![](http://dteng.co.kr/thema/Thema007/img/icon02.png)
설비의 내부 방전에 의해 생성된 TEV 신호와 표면 추적 또는
코로나에 의해 생성된 음향 방전,
케이블 부분방전에 의해 생성된 고주파 신호를 감지
케이블 부분방전에 의해 생성된 고주파 신호를 감지
- 중앙서버에 데이터 동기화
- 설비에 대한 PD활동 기록
- 서버 시스템과 데이터 통합
- 현장에서 실시간으로 중앙 서버에 PD신호 자동 알림
- 통합 노이즈 알고리즘으로 노이즈 필터링
![](http://dteng.co.kr/thema/Thema007/img/bu1_n02_img01.jpg)
![](http://dteng.co.kr/thema/Thema007/img/bu1_n02_img02.jpg)
