오늘은 절연열화 형태인 수트리의 종류에 대해 알아 보겠습니다.

수트리는 전계와 수계가 공존하는 조건하에서 일어나는 열화 형태인데요,

두가지의 현상으로 나뉩니다. 바로 벤티드 수트리와 보우타이 수트리 라고 불립니다.

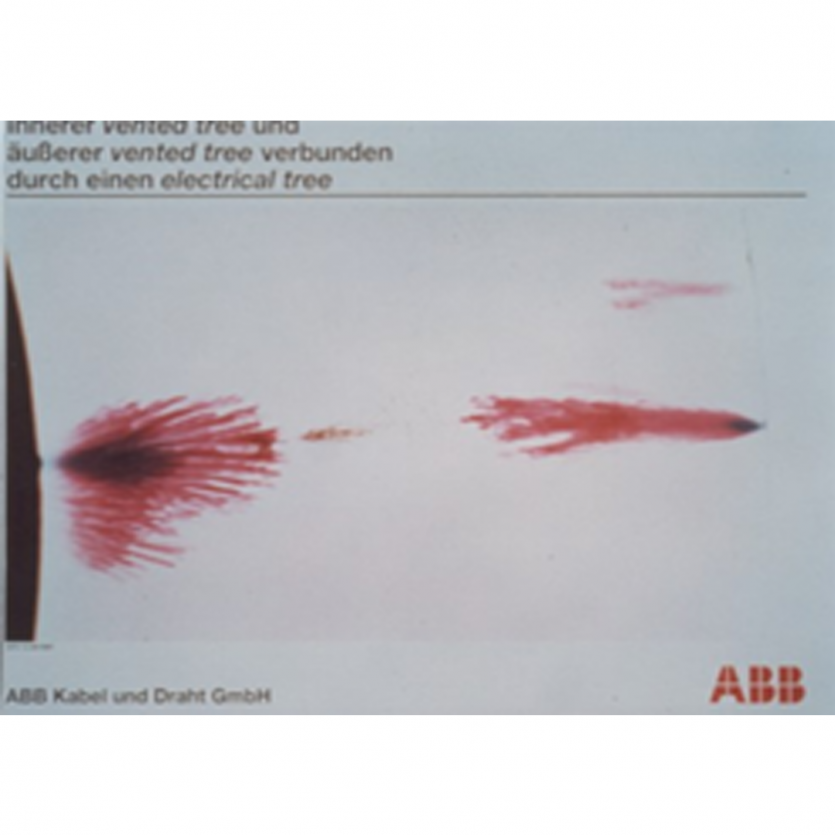

벤티드 수트리 ( Vented Water Tree )

1) 절연체의 경계면(접촉면)에서 발생하여 절연체 중심부로 성장하는 트리입니다

2) 1년에 10~1,000㎛ 정도 느리게 성장하기 때문에 수 년이 지나야 절연체의 바깥부분에

도달할 수 있는데 일반적으로 보우타이 수트리와 비교하여 초기성장은 느리지만 대부분의

경우 더 큰 크기로 성장하는 특성을 지녔습니다.

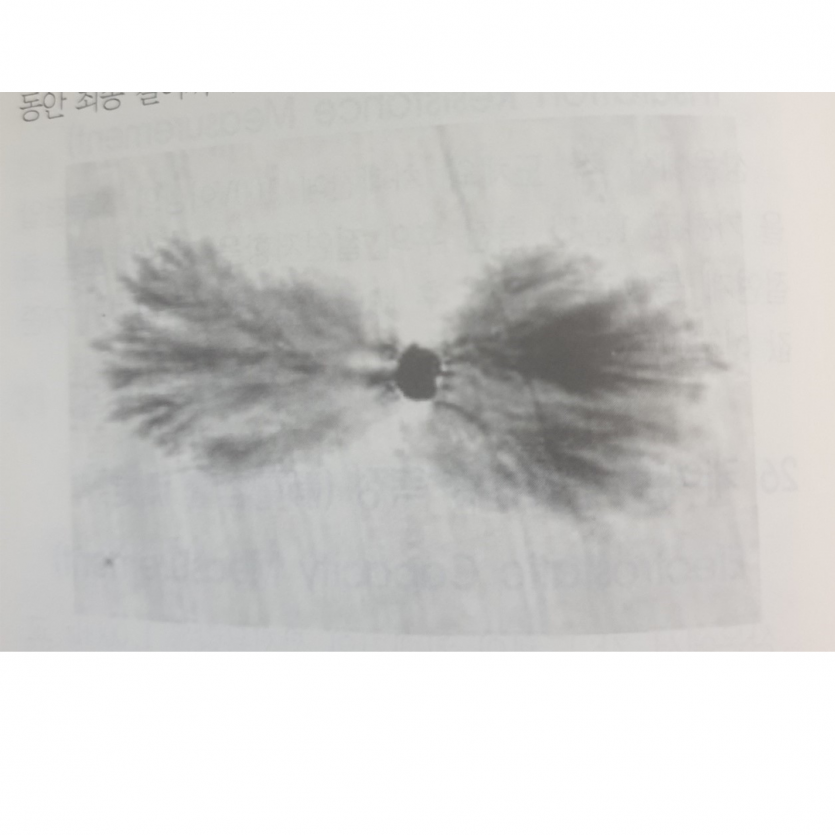

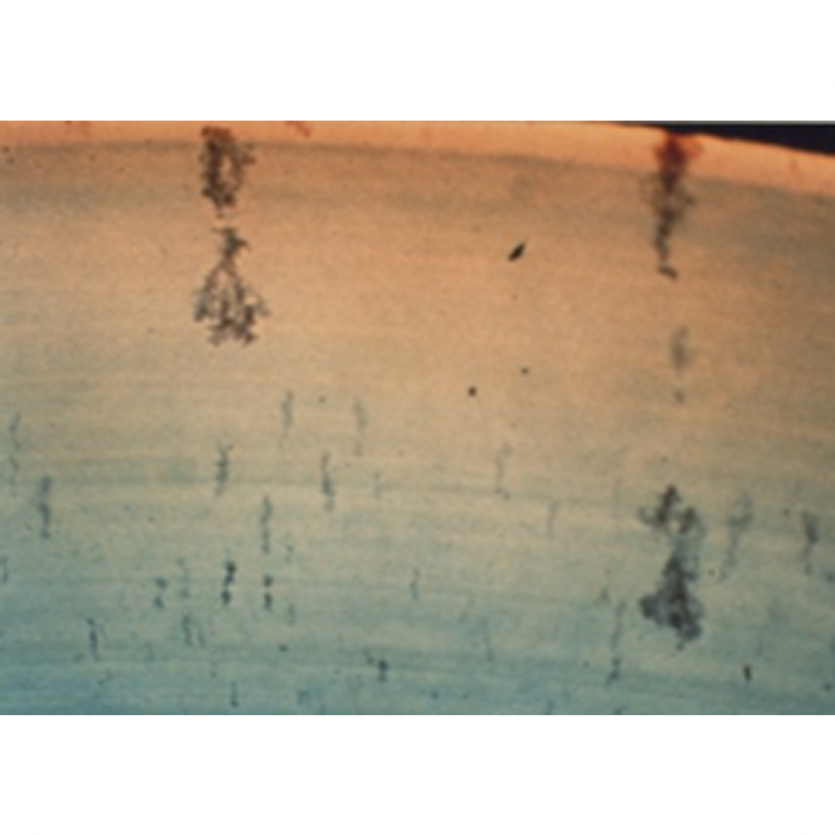

보우타이 수트리 ( Bow Tie Water Tree )

1) 절연체의 내부에서 생성된 트리로 서로 반대의 방향으로 성장하는 두 개의 작은 벤티드

수트리를 보우타이 수트리라고 정의 합니다

2) 절연체에 포함된 화학적 이물질 등에 의하여 절연체 중간 부분에 발생합니다

3) 도체 방향과 중성선 방향의 양방향으로 성장하여 전형적으로 0.5mm까지 성장한 후

트리생성을 개시한 후 짧은 시간동안 최종깊이 까지 도달하여 성장이 멈추는 특징이 있습니다

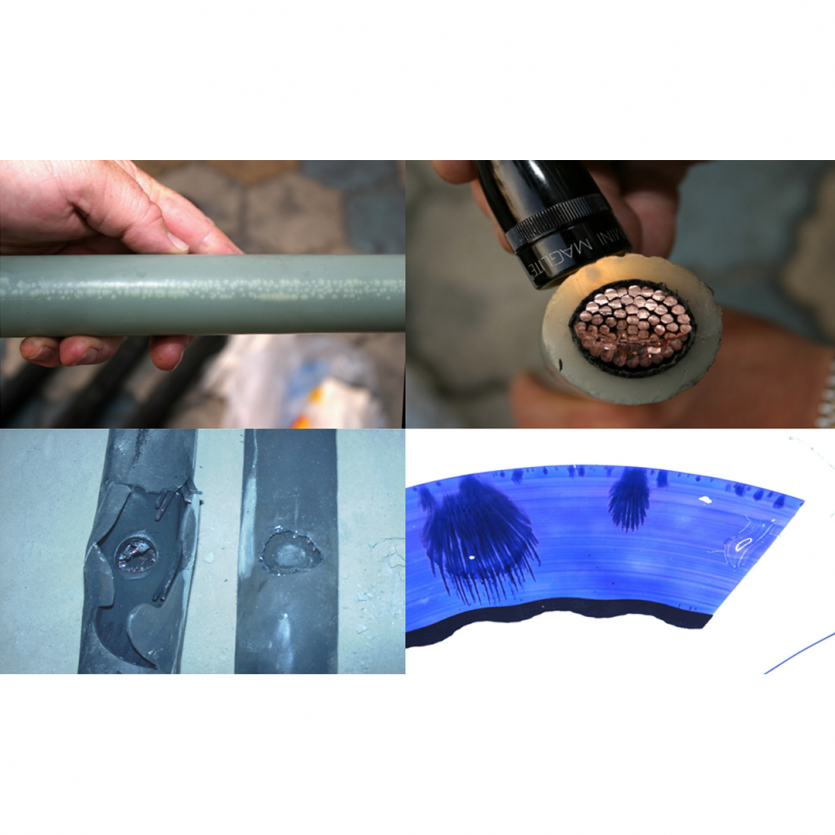

수트리를 방치하게 되면 이러한 케이블 사고가 일어나게 됩니다.

케이블사고를 방지 하기 위해 꼭 노후화 된 케이블 진단을 해보시기를 추천드리며
