안녕하세요 (주)디텍엔지니어링 입니다.

오늘은 케이블의 유전손실과 부분방전 유무를 측정하여

열화상태를 진단하는 VLF 진단 사례를

소개해드리겠습니다.

※ 케이블 고장 원인 중 하나는 '수트리' ※

진단을 하는 이유는 케이블 고장을

예방하기 위해서 진행하는 것인데,

케이블이 고장되는 원인 중에서도

대표적으로 하나를 뽑자면

수트리라 할 수 있습니다.

이는 고체절연물 속에서 발생하는

수지상의 방전흔적을 남기는

절연열화 현상으로

넓은 의미로는

코로나 방전열화의 일종으로도

볼 수 있습니다.

이 같은 케이블 고장 예방을 위해서

진행하는 것이 바로 VLF 진단인데,

자세하게 안내드리기 위해서

OO지사에서 관할 케이블의 내전압 시험과

PD진단을 총 1구간에 대해서 진행한

실제 사례에 대해 안내드리겠습니다.

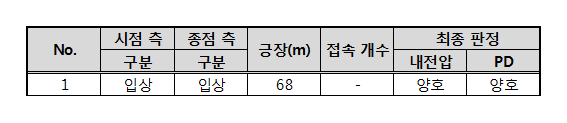

진단한 케이블의 긍장은

아래와 같습니다.

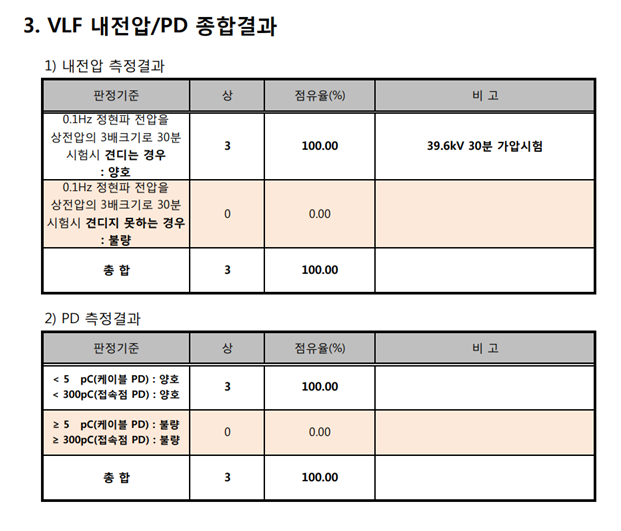

진단결과는 내전압 및 PD

모두 양호로 판정되었습니다.

(아래 종합결과표 참고)

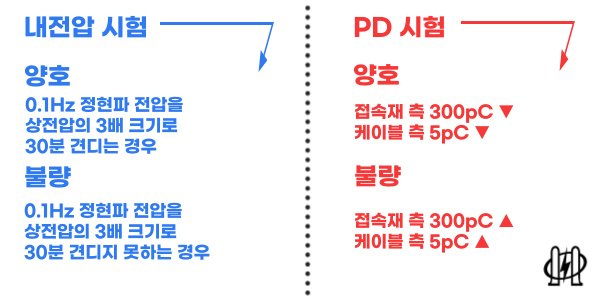

(내전압 시험과 PD 시험

각각의 불량의 판정 기준은

아래와 같습니다.)

해당 종합적인 보고서는

OO지사 담당자에게 전달하여

VLF 진단을 최종적으로

마무리하였습니다.

관련해서 문의사항이 있으시다면,

언제든지 문의부탁드립니다.
