OO공장 온라인 PD모니터링 진단
안녕하세요
(주)디텍엔지니어링 입니다.
오늘은 OO공장에서 진행한
온라인 PD모니터링 진단 결과에 대해
안내드리겠습니다.
(주)디텍엔지니어링에서는 실시간 모니터링 시스템을 통하여
케이블 및 스위치기어에서 발생하는 PD를 활선 상태에서 측정하고,
PD 위험도에 따른 트랜드 관리와 PRPD 패턴분석, PD크기 등
PD 분석 전문가의 지원을 통한 분기별 PD분석을 진행하는데,
OO공장에서 진행한 진단 결과는 다음과 같습니다.
---------------------------------------------------
※ 분석 용역 : EHV-PDM 분석 용역 ※
※ 분석 기간 : 2021년 6월 ~ 2021년 12월 ※
---------------------------------------------------

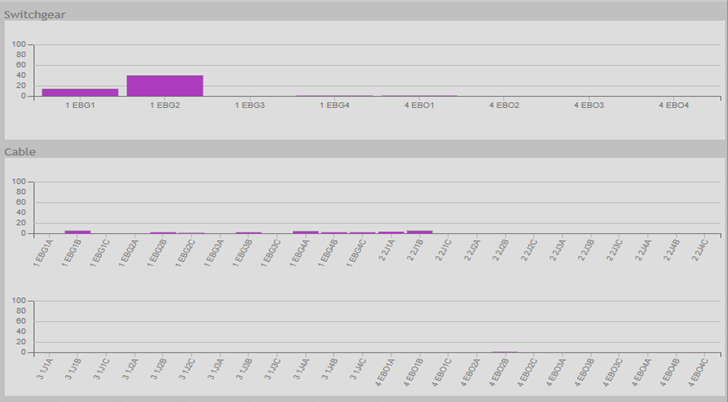

[ 종합적 분석 결과 ]
과거 보고서(2020년 6월~2021년 5월)에서
2호기 EBG(EBG2)와 1호기 EBO (EBO1 B상)에서
관심 PD활동이 감지되었으나, 현재 양쪽 모두 PD 소스가
모니터링 중인 케이블이나 케이블 종단에
존재하지 않는 것으로 분석되었습니다.
이 보고서는 2021년 6월 1일부터
2021년 12월 31일까지의 기간을 분석한 것으로
2호기 EBG(UHF)의 활동이 지난번 보고와 비슷한 크기와 트렌드로
현재 감지되는 것을 확인하였으며, 방전원을 확인하기 위해서는
PD Mapping이 가능한 Spot PD시험 장비와 열화상 카메라 등으로
2호기 EBG와 가공선로 조사가 필요합니다.
4호기 EBO1 B상의 트렌드는
지난 보고서보다 감소하였으며,
가끔 작은 PD활동만이 감지되었습니다.
[ Swichgear - 요주의 판정 ]
Medium PD. Switchgear가
단기간에 고장이 발생할 가능성은 없으나
활동 수준을 면밀하게 모니터링이
필요한 것으로 확인되었습니다.
[ Cable - 양호 판정 ]
PD활동이 거의 또는 전혀 감지되지 않아
별다른 조치가 필요하지않습니다.

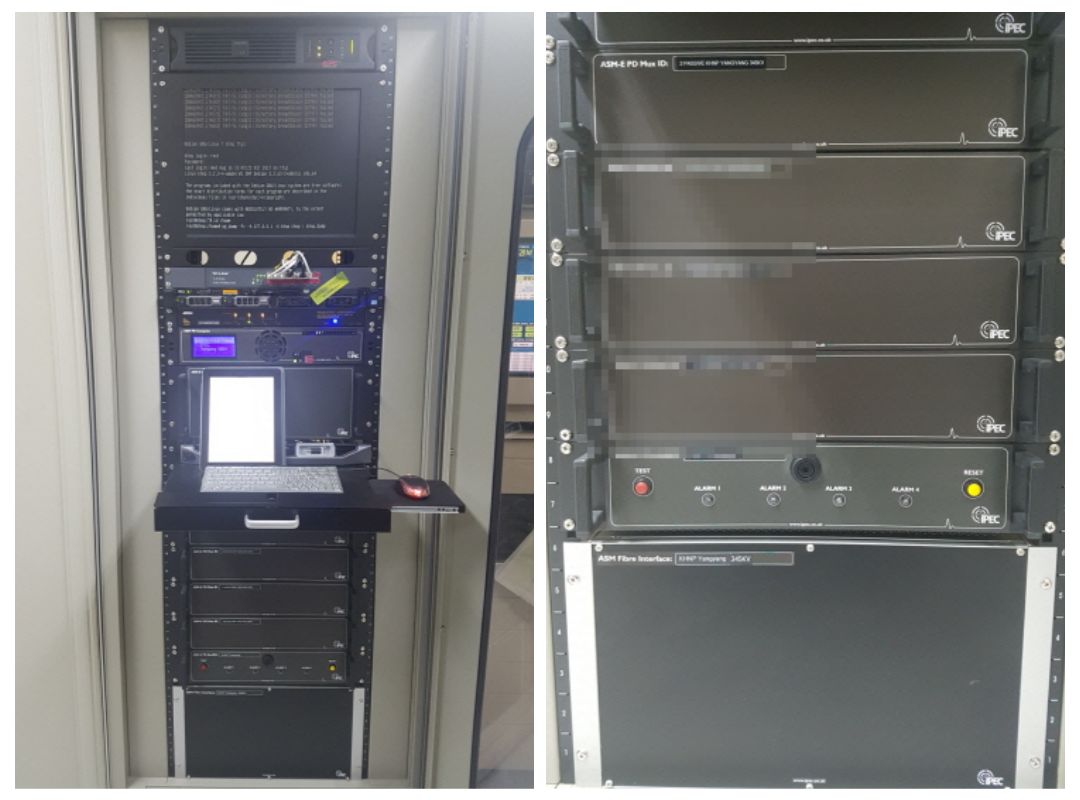

[ Loval Server ]
2015년부터 운영해온 Local Server의 부품 중
KVM Switch(Server와 PC 전환 장치)가 작동 불량 상태로
시스템 운용에는 문제가 없으나 보수기간 중 신품으로
교체가 필요한 것으로 확인되었습니다.
위와 같은 종합적인 결과는 보고서로 정리 후
최종적으로 담당자에게 보고하여 상태에 따른
추후 조치가 이루어질 수 있도록 하였습니다.
